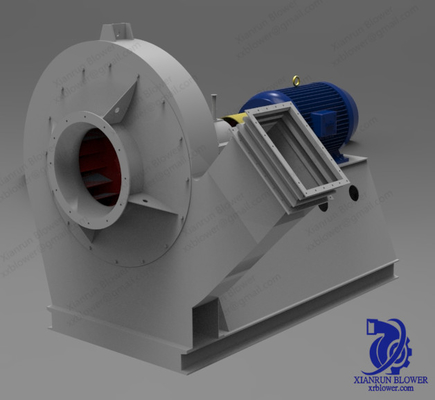

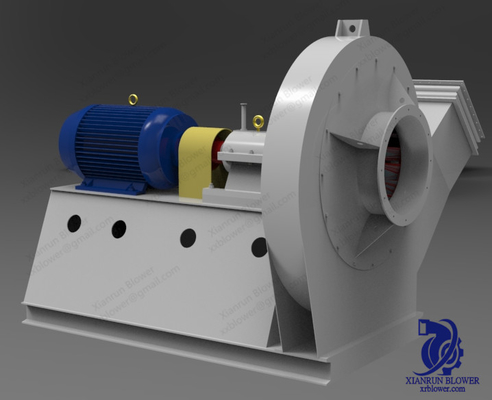

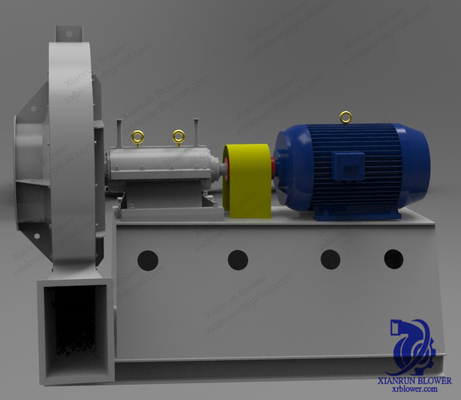

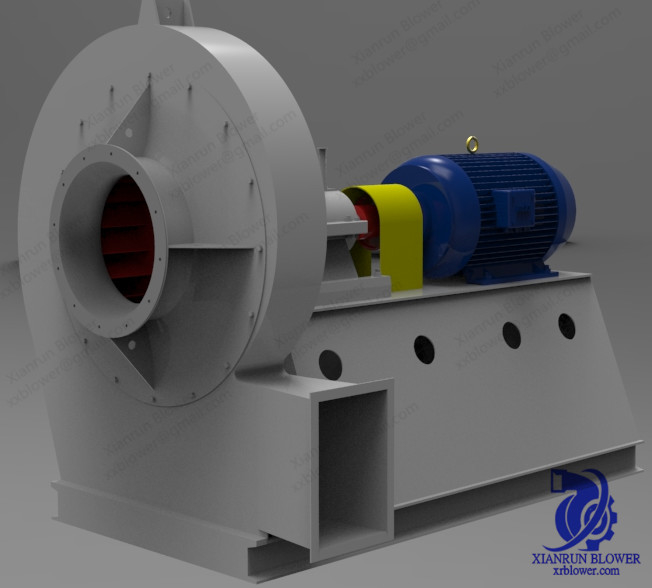

İleri Eğimli Büyük Santrifüj Fan Üfleyici 3000Pa-25425Pa

Yüksek kapasiteli büyük fan ileri eğik egzoz fanı VANTİLATÖR PERVANESİ yüksek verimli üfleyici dönen parça

h sınıflandırmasıyüksek kapasiteli büyük fan:

1. Fanın içindeki ortamın akış yönüne göre sınıflandırılır
Santrifüj, eksenel ve karışık akışlı fana bölünmüştür

2. Yüksek ve düşük üretim basıncına göre sınıflandırma (mutlak basınçta hesaplanır)
Vantilatör - Egzoz basıncı 112700Pa'dan düşük.
Blower - 112700PA-343000Pa arasında egzoz basıncı.
Kompresör - 343000Pa'nın üzerinde egzoz basıncı

3. Ventilatörün yüksek ve alçak basıncı aşağıdaki gibi sınıflandırılır (standart durumda)

Düşük basınçlı santrifüj fan: tam basınç P≤1000Pa.
Orta basınçlı santrifüj fan: tam basınç P=1000-8000Pa.
Yüksek basınçlı santrifüj fan: tam basınç P=8000-30000Pa.
Düşük basınçlı eksenel akış fanı: tam basınç P≤500Pa.
Yüksek basınçlı eksenel akış fanı: tam basınç P=500-3000Pa

4. Yaprak çıkış açısına göre sınıflandırma

Şekil 5'te görüldüğü gibi geriye bükümlü (geriye doğru) tip, radyal tip ve öne eğik (ileriye doğru) tip fanlar olarak ikiye ayrılabilir.
Arkadan bükme fan kanadının çıkış Açısı β2 90°'den azdır.
Radyal fan kanadının çıkış açısı β2 = 90°.
Öne eğilen fan kanadının β2 çıkış açısı > 90

Key Özellikler

• Çark çapı: 90~3500 mm
• Ana mil hızı: 560~2900 rpm
• Basınç aralığı: 3000~25425 Pa
• Akış aralığı: 1297~83305 m3/saat
• Hava Sıcaklığı: 20~1000 Santigrat derece

• Malzeme: Dökme Demir, Karbon Çelik, Paslanmaz Çelik.

• Verimlilik: %70-%90

Uygulamalar

• Çimento
• Endüstriyel kazan
• Güç üretimi
• Kimyasal işleme
• yanma desteği
• Soğutma Sistemleri
• aşındırıcı gaz
• Kurutma makinesi
• Toz toplama
• Zorunlu taslak
• duman egzozu
• Genel havalandırma
• Yakma
• uyarılmış taslak

Lütfen bize KULLANIMI ve aşağıdaki Parametreyi bildiriniz. Mühendislik Departmanımız sizin için en uygun ürünü önerecektir.

Sipariş detayları:

Üretim kapasitesi: Ayda 300 takım

ADEDI: 1 Takım

Liman: Qingdao, Tianjin, Şanghay limanı ve diğer limanlar

Teslim süresi: Peşinat aldıktan sonra 15 gün

Ödeme: T/T, L/C, D/A, D/P vb.

Fiyat terimi: FOB, CIF, CFR, DDU, DDP vb.
