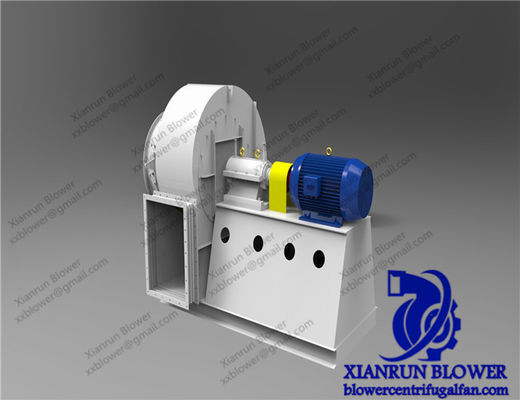

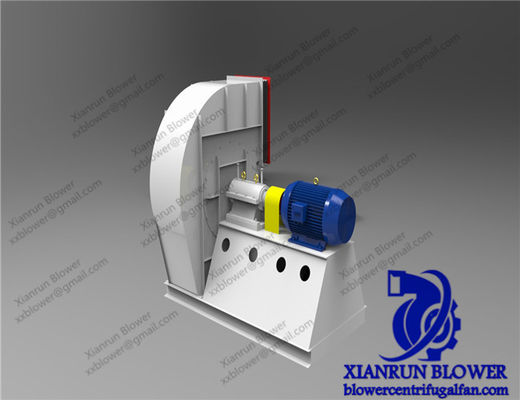

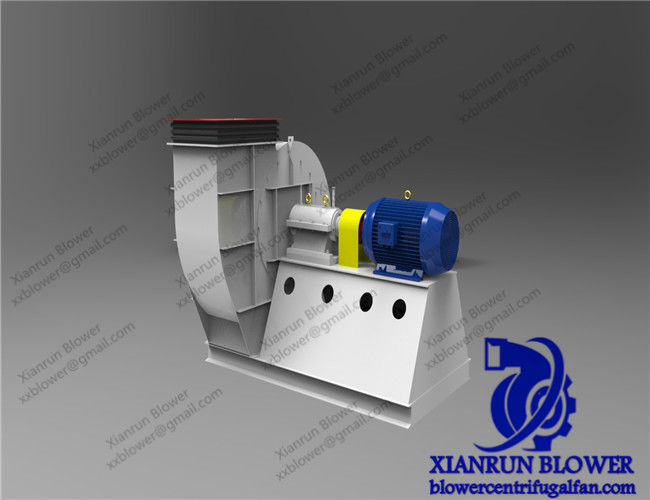

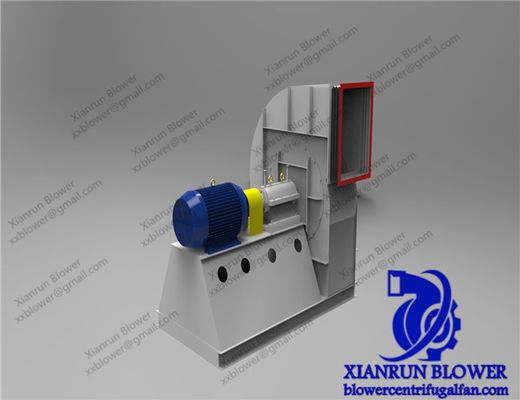

Yüksek Basınçlı Santrifüj Fan 220V 380V 415V

Santrifüj Fanlar endüstriyel sıcak hava üfleyici yüksek hızlı üfleyici yüksek basınçlı santrifüj üfleyici endüstriyel sıcak hava üfleyici

Santrifüj fanların bileşimi ve yapısı
1. Fanın bileşimi

Fan, tek emişli D tipi iletim yapısını benimser ve fan, kaplin ile motora bağlanır. Fan gövdesi esas olarak gövde, hava girişi, rotor grubu (pervane ve mil), yatak kutusu, kaplin ve diğer parçalardan oluşur.

Fan gövdesine ek olarak, kullanıcıların ihtiyaçlarına göre, yaygın olarak kullanılan çeşitli harici destekler de donatılabilir: motor, düzenleme kapısı, genel destek, elektrikli aktüatör, susturucu vb.

2. Fan yapısına giriş

Fan, motorun bir ucundan olmak üzere iki tipte yapılabilir, örneğin pervane saat yönünde dönerse, buna "saat yönünde" olarak ifade edilen saat yönünde kasırga denir; Saat yönünün tersine dönme, "ters" olarak gösterilen bir rüzgar makinesi olarak adlandırılır.

Fanın çıkış konumu, gövdenin çıkış açısı ile ifade edilir: "ileri" ve "geri" 0°, 45°, 90°, 135°, 180°, 225° olmak üzere toplam altı açıya yapılabilir. Kullanıcının gereksinimlerine göre diğer özel açılar da yapılabilir.

Fanın onarımı ve bakımı
Doğru bakım, fanın güvenli ve güvenilir çalışması ve fanın hizmet ömrünün iyileştirilmesi için önemli bir garantidir. Bu nedenle, fan kullanılırken, yeterince dikkat edilmelidir.

1. Pervanenin onarımı ve bakımı

Pervanenin çalışmasının başlangıcında ve tüm düzenli denetimlerde, bir şans olduğu sürece, pervanenin çatlak, aşınma, toz ve diğer kusurları olup olmadığını kontrol etmek gerekir.

Mümkün olduğu sürece, pervaneyi temiz tutmak ve yukarıdaki toz ve pası düzenli olarak tel fırça ile fırçalamak gerekir, çünkü çalışma süresinin uzamasıyla birlikte, bu tozlar pervaneye eşit olarak yapışamaz, bu da pervanenin denge hasarına ve hatta rotor titreşimine neden olur.

Pervane onarıldığı sürece, tekrar dengelenmesi gerekir. Mümkünse, sahada taşınabilir bir test denge aleti kullanılarak dengeleme yapılabilir. Dengelemeden önce tüm bağlantı cıvatalarının sıkılığı kontrol edilmelidir. Pervane bir süredir dengesiz bir durumda çalıştığından, bu cıvatalar gevşemiş olabilir.

2. Gövde ve giriş odasının bakımı

Gövde ve giriş odasının düzenli olarak kontrol edilmesine ek olarak, ciddi aşınma ve yıpranma olup olmadığı, ciddi toz birikimini gidermek, bu parçalar başka özel bakım yapamaz.

Tüm bağlantı cıvatalarının sıkılıp sıkılmadığını düzenli olarak kontrol edin. Bağlantı cıvatası parçasına sahip fan için, kelebek yayını çizimde belirtilen montaj yüksekliğine alt ayağa bastırın.

3. Rulman departmanının bakımı

Rulman yağlama yağı beslemesini sık sık kontrol edin. Kutuda yağ sızıntısı varsa, uç kapağın cıvatasını biraz sıkabilirsiniz. Bu yeterli değilse, yeni bir sızdırmazlık ambalajına geçmeniz gerekebilir.

4. Diğer destekleyici ekipmanların bakımı

Motorlar, elektrikli aktüatörler, aletler, sayaçlar vb. dahil olmak üzere tüm destekleyici ekipmanların bakımı, ilgili kullanım talimatlarında bulunabilir. Bu talimatlar, destekleyici üreticiler tarafından sağlanır ve üretici bu talimatları kullanıcılara rastgele kutularda sağlayacaktır.

5. Fan kullanım dışı olduğunda bakım

Fan kullanımda durdurulduğunda, ortam sıcaklığı 5℃'nin altında olduğunda, ekipman ve boru hatlarının artık suyu, ekipmanın ve boru hatlarının donmasını önlemek için boşaltılmalıdır.

6. Fan uzun süre park edildiğinde ve saklandığında bakım çalışmaları

(1) Korozyonu önlemek için yatakların ve diğer ana parçaların yüzeyi pas önleyici yağ ile kaplanır.

(2) Her yarım ayda bir veya daha sık, fan rotorunun rotorun yarım daire (180°) dönmesi için manuel olarak hareket ettirilmesi ve hareket ettirmeden önce mil ucunun işaretlenmesi gerekir, böylece orijinal tepe noktası rotor hareket ettirildikten sonra altta bulunur.

Key Özellikler

• Pervane çapı: 80~3500 mm
• Mil hızı: 760~2900 rpm
• Basınç aralığı: 9000~25425 Pa
• Akış aralığı: 3297~43305 m3/h
• Hava Sıcaklığı: 20~1000 Santigrat derece

• Malzeme: Dökme Demir, Karbon Çelik, Paslanmaz Çelik.

• Verimlilik: %70-%90
