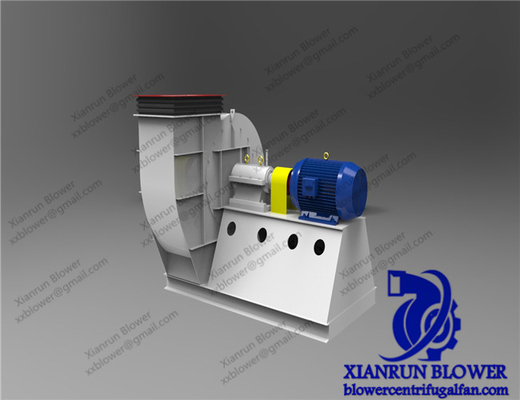

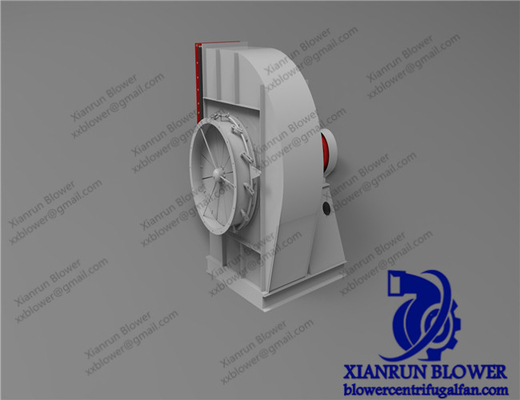

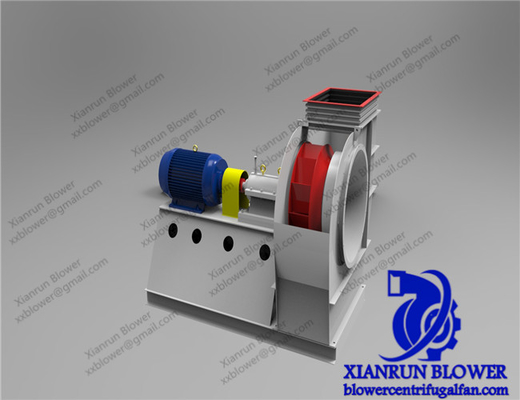

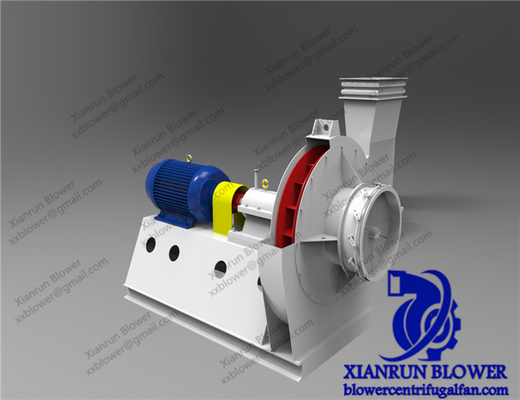

Patlama Dayanıklı Merkezkaç Radyal Ventilatör Yüksek Sıcaklıkta ve Koroziv Çevrelerde Endüstriyel Toz Toplama için

Yüksek Sıcaklık ve Aşındırıcı Ortamlarda Endüstriyel Toz Toplama için Patlamaya Dayanıklı Santrifüj Radyal Fan

Bu fan türü, özellikle yüksek sıcaklık, aşındırıcı ortam ve toz patlaması riski olan endüstriyel senaryolar için tasarlanmış bir santrifüj fandır. Gaz taşımacılığını, çarkın dönmesiyle oluşan santrifüj kuvvetiyle gerçekleştirir. Aynı zamanda, zorlu çalışma koşullarında güvenli çalışmayı sağlamak için yüksek sıcaklık dayanımı, korozyon direnci, toz giderme ve patlamaya karşı koruma işlevlerini entegre eder. Spesifik tanımı aşağıdaki gibidir:

Temel İşlevlerin ve Özelliklerin Analizi
1. Çalışma Koşullarına Uygunluk
- Yüksek sıcaklık ortamı: 150°C'nin üzerindeki sıcaklıklara dayanabilir (örneğin kazan baca gazı ve metalurjik fırın egzozu). Çark ve salyangoz gibi temel bileşenler, yüksek sıcaklığa dayanıklı malzemelerden (örneğin ısıya dayanıklı çelik ve alaşımlı dökme demir) yapılmıştır veya yüksek sıcaklıklarda malzeme mukavemetinin azalmasını önlemek için ısı yalıtım tasarımlarına sahiptir.
- Korozyon koruması: Asidik gazlar (örneğin SO₂ ve Cl₂) ve nemli aşındırıcı ortamlar için, gövde ve çark yüzeyleri korozyona dayanıklı malzemelerden (örneğin paslanmaz çelik 316L ve titanyum alaşımı) yapılmıştır veya ortam erozyonunu önlemek için korozyon önleyici kaplamalara (örneğin flor kauçuk ve seramik püskürtme) sahiptir.
2. Toz Giderme ve Patlamaya Karşı Koruma Tasarımı
- Toz giderme işlevi: Çarkın ve akış yolunun yapısı (örneğin geniş kanat aralığı ve pürüzsüz yüzey) toz birikimini azaltmak için optimize edilmiştir. Bazı modeller, toz önleme cihazları (örneğin filtre kartuşları ve siklon ayırıcılar) ile donatılmıştır veya yüksek toz konsantrasyonlarına (örneğin madencilik ve çimento endüstrilerinde) uyum sağlamak için aşınmaya dayanıklı kanatlar (tungsten karbür kaplama ile) kullanır.
- Patlamaya karşı koruma mekanizması: Patlayıcı ortamlara (örneğin toz ve yanıcı gazların bulunduğu yerler) yönelik güvenlik gereksinimlerini karşılar. Çark ve gövde arasında patlamaya karşı koruma boşluğu bırakılmıştır. Motor ve elektrikli bileşenler patlamaya karşı koruma tipindedir (örneğin alev geçirmez muhafazalarla). Çark malzemesi, sürtünme kıvılcımlarından kaynaklanan patlamaları önlemek için antistatik olacak şekilde işlenir (örneğin alüminyum alaşımın yüzey oksidasyonu yoluyla).
3. Santrifüj Fanların Doğasında Bulunan Özellikler
- Gaz, çarkın merkezinden eksenel olarak emilir ve kanatların tahrik ettiği santrifüj kuvveti etkisi altında radyal olarak boşaltılır. Kinetik enerji, salyangoz aracılığıyla basınç enerjisine dönüştürülür. Yüksek direnci aşması ve tozlu veya aşındırıcı gazları taşıması gereken endüstriyel sistemler için uygundur (örneğin atık gaz arıtma, toz toplama ve yanıcı ve patlayıcı gazların taşınması).

Temel Tasarım Öğeleri (Tanımın Anlaşılmasına Yardımcı Olmak İçin)
- Malzeme sistemi: Yüksek sıcaklığa dayanıklı alaşım (örneğin GH3030) + korozyona dayanıklı kaplama (politetrafloroetilen) + patlamaya karşı koruma malzemesi (patlamaya karşı koruma sertifikalı dökme alüminyum ZL102).
- Güvenlik sertifikası: GB 3836 patlamaya karşı koruma standardına ve yüksek sıcaklık ortamlarındaki ekipmanlar için hava koşullarına dayanıklılık sertifikasına (örneğin UL1741) uygundur. Çarkın dinamik denge sınıfı, titreşim riskini azaltmak için G1.0'a ulaşır.
- Uygulama senaryoları: Petrokimya endüstrisindeki katalitik kraking üniteleri, kömür kimya endüstrisindeki yüksek sıcaklık toz giderme sistemleri, metal ısıl işlem atölyelerinde patlamaya karşı korumalı havalandırma vb."

Bu tür bir fan için hangi uygulama senaryosunun en yüksek gereksinime sahip olduğunu düşünüyorsunuz?

Temel Özellikler

• Çark çapı: 70~3500 mm
• Mil hızı: 560~2900 rpm
• Basınç aralığı: 1000~25425 Pa
• Akış aralığı: 3297~733050 m3/h
• Hava Sıcaklığı: 20~1000 Santigrat derece

• Malzeme: Dökme Demir, Karbon Çeliği, Paslanmaz Çelik.

• Verimlilik: %70-%90
