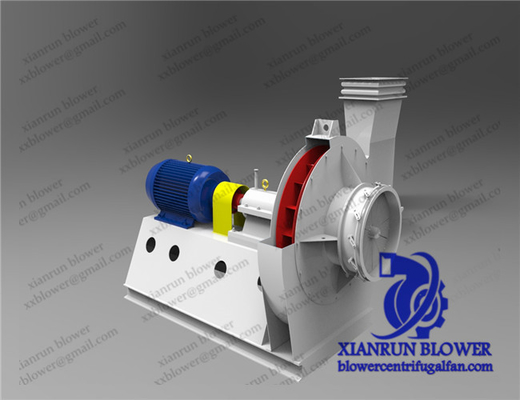

560rpm - 2900rpm Kazan Endüstrisi için Yüksek Sıcaklık Santrifüj Fan

Yüksek sıcaklıklı santrifüj fan sıcaklık direnci motoru doğrudan üçgen kayışlı hava kanalı güvenliği sağlar

Yüksek sıcaklıklı santrifüj fan kullanımı:

1, kurutma endüstrisinde, kazan endüstrisinde, temizlik endüstrisinde, boya endüstrisinde, gıda kurutma endüstrisinde kullanılır.

2, 100 ℃-180 ℃ arasında sıcaklık kullanımı.

3, taşıma gazı hava veya kendiliğinden yanma olmayan, kendi kendine patlamayan, sargısız, insan vücuduna zararsız ve çelik malzemelerde korozyon olmayan başka bir gazdır.Ayrıca aşındırıcı olmayan, kendiliğinden yanmayan, viskoz olmayan malzeme sıcak gaz, buhar, duman taşıma olarak da kullanılabilir.Diğer benzer performanslar da seçilebilir, ancak taşıma ortamının sıcaklığı, nominal sıcaklık aralığını aşmamalıdır.

4. Gazda viskoz maddelere izin verilmez ve içerdiği toz ve sert partiküller 150mg/m3'ten fazla değildir.Toz içeriği büyükse, fanın ömrünü uzatmak için kanaldaki toz içeriğini fanın içine azaltmak için fandan önce %85'ten az olmayan toz giderme cihazı kurulmalıdır.

Yüksek sıcaklık fan yapısı:

1. Yüksek sıcaklık fanı esas olarak çark, gövde, hava girişi, motor, konektör, soğutma bıçağı ve diğer parçalardan oluşur.

2, çark, yüksek kaliteli galvanizli sac veya soğuk haddelenmiş çelik levhadan yapılmış çok kanatlı tek girişli santrifüj çarkı benimser ve bıçak aerodinamik prensibe göre tasarlanmıştır.Çark, 10 adet arkaya eğimli hava akımı tipi kanattan, kavisli tip ön disklerden ve düz arka disklerden oluşur.Malzeme yüksek mukavemet, iyi dayanıklılık ve yüksek kaliteli çelik levhadan yapılmıştır ve dinamik ve statik denge için kesinlikle düzeltilmiştir.İyi hava performansı, yüksek verim, sorunsuz çalışma.

3. Hava girişi, yakınsak düzene girdap azaltma şeklini benimser, hava akışı kaybı küçüktür ve yüksek sıcaklık fanının çalışma verimliliği yüksektir.

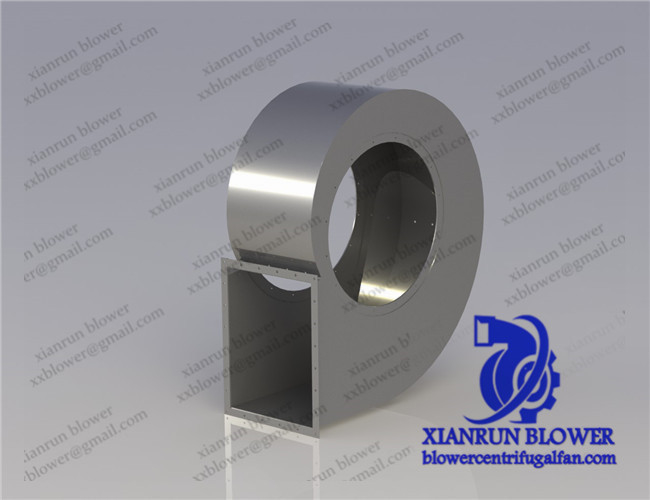

4. Yüksek sıcaklık fan kabuğu ve motoru metal dökümlerle takılır ve bağlanır, motor şaftı kafası soğutma bıçakları ile kurulur ve metal dökümün dış duvarı, metal dökümü ve şaftı soğutmak için giriş ve çıkış borusu arayüzleri ile açılır. motorun yüksek sıcaklıkta normal çalışmasını sağlamak için kafa.

5. Motor özel yüksek sıcaklık motorunu benimser, yüksek sıcaklık fanının sıvı kısmı sıcaklığa dayanıklı malzemeyi benimser ve soğutma yapısı güvenilir performansa sahiptir.Diğer kazan kaynaklı çekiş fanları ile karşılaştırıldığında, basit yapı, uygun bakım, yüksek maliyet performans avantajları.

Yüksek sıcaklık fanı kurulumu:

1. Bu yüksek sıcaklık fanının iki şekli vardır.Motorun yanından, çarkın saat yönünde dönüşüne "sağ" ile temsil edilen sağ fan denir;Çarkın ters iğne dönüşü, "sol" ile gösterilen sol siklon olarak adlandırılır.

2. Yüksek sıcaklık fanının çıkış konumu, kasanın çıkış Açısı ile ifade edilir.№1.5 ~ 6 fanı fabrikadan çıkarken ayarlanabilir tipte yapılır ve kullanım ünitesi gereksinimlere göre gerekli konuma kurulur.Hava çıkış konumu ayar aralığı 0° -255° ve aralık 45°'dir.İletim modu "A" tipi doğrudan iletimdir.


Key Özellikler

• Çark çapı: 90~3500 mm
• Ana mil hızı: 560~2900 rpm
• Basınç aralığı: 3000~25425 Pa
• Akış aralığı: 1297~83305 m3/saat
• Hava Sıcaklığı: 20~1000 Santigrat derece

• Malzeme: Dökme Demir, Karbon Çelik, Paslanmaz Çelik.

• Verimlilik: 80%-90%

Lütfen bize KULLANIMI ve aşağıdaki Parametreyi bildiriniz. Mühendislik Departmanımız sizin için en uygun ürünü önerecektir.
