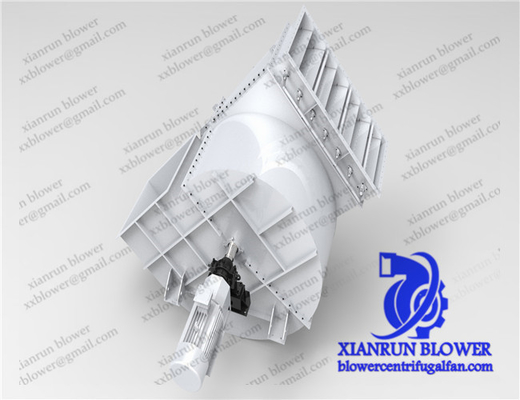

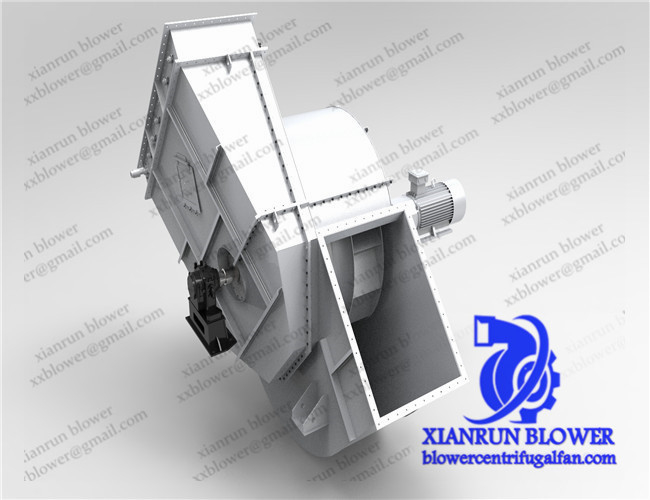

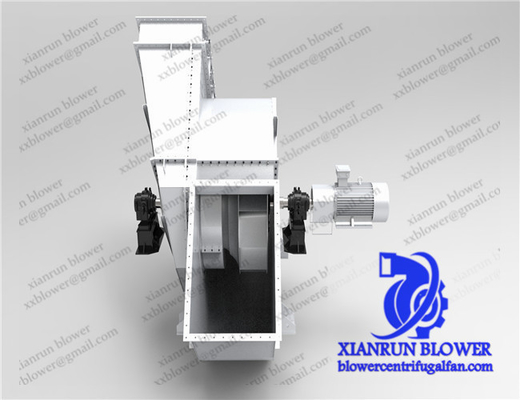

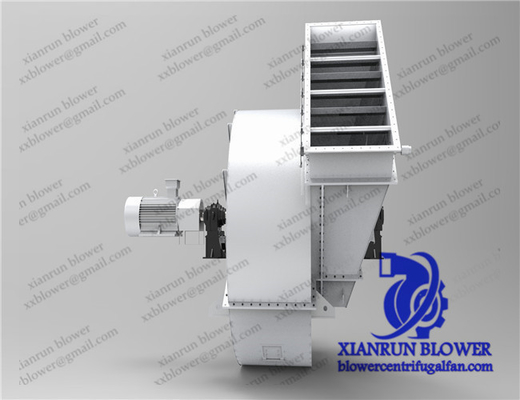

Q345 Tek Girişli Santrifüj Fan Güç Üretimi İçin Geriye Eğimli

Tek emişli santrifüj fan geriye eğik santrifüj hava fanı kurulum süreci detayları

Ambalajdan çıkarma denetimi

A. Ekipman açılış kabulü ilgili personelin katılımı ile yapılmalıdır.A kusuru, ciddi korozyon veya tasarım gereksinimlerine uygun değilse, zamanında değiştirilmelidir.

B. Paketi açmadan önce kutu numarasını, numarasını ve paketleme durumunu kontrol edin.

C. Paketi açtıktan sonra, ekipmanın tasarım çizimlerine ve paketleme listesine göre ekipmanın adı, modeli, makine numarası ve iletim modu dikkatlice kontrol edilmelidir;Çark, kasa ve diğer parçaların ana boyutları;Çarkın dönüş yönünün ve giriş ve çıkışın konumu ve yönünün tasarım gereksinimlerini karşılayıp karşılamadığını kontrol edin.

D. Ekipmanın teknik dokümanlarını, verilerini, yedek parçalarını ve özel aletlerini kontrol edin ve uygun şekilde saklayın.

E. Tüm fabrika fanı, hava girişi ve egzoz çıkışı kapak plakası ile kapatılmalı ve toz ve pislik girmesini engellemelidir.

F. Ekipmanda kusur, yüzey hasarı ve korozyon vb. olup olmadığını kontrol edin;Fanın açıkta kalan kısmının her bir işleme yüzeyinin pas önlemesini kontrol edin;Çark ve gövdede sürtünme, deformasyon veya ciddi korozyon, hasar vb. olup olmadığını kontrol edin. Yukarıdaki durum söz konusu olduğunda ilgili birimler incelenmeli ve ilgilenilmelidir.

G. Ekipman açılıp kabul edildikten sonra, saha ekipmanı açık kutu kaydını doldurun ve tüm taraflarla birlikte imzalayın ve kabul edin.

Devir teslim malzemeleri ve ekipmanın teknik dosyaları.

Vakıf kabulü ve serbest bırakılması

A. Fanın montajından önce, ekipman temelinin tasarım çizimlerine, ürün numunelerine veya fan malzemesine göre ekipmanın boyut ve modelinin gereksinimlerini karşılayıp karşılamadığı kontrol edilmelidir.

B. Ekipman temelinin konumu, geometrik boyutu, beton dayanımı ve kalitesi tasarım gerekliliklerini karşılamalı ve kabul verileri bulunmalıdır.Ekipmanın temel yüzeyindeki döküntü ve su ile ankraj cıvatasının ayrılmış deliği çıkarılmalıdır;Gömülü ankraj cıvatasının dişi ve somunu iyi korunmalıdır.

C. Fanın montajından önce, ikincil dökme beton veya çimento harcı yüzey tabakasının temel ile yakından birleşmesi için temel yüzeyinde kenevir yüzeyi gösterilmelidir;Ütü pedinin yerleştirildiği yüzey düz bir şekilde yontulmalıdır.

D. Ekipmanı yerleştirmeden önce, inşaat çizimine ve binanın eksen veya kenar çizgisine ve yükseklik çizgisine göre kurulum referans çizgisini çizin;Ekipman hizalaması ve tesviyesi için konumlandırma verisini, hattını veya noktasını belirleyin.Gerekirse, merkezi işaret plakası ve referans noktası gömülür.

Kaldırma ekipmanları:

A. Büyük fanların yatay taşınması ve dikey olarak kaldırılması bir vinç ile donatılmalı, komuta etmek için özel bir kişi kurulmalı ve makine ve halatların kullanımı güvenlik gereksinimlerini karşılamalıdır.Yatay taşıma genellikle çelik (ahşap) sıra, traversler, silindir, mekanik çekiş kullanır;Dikey kaldırma genellikle vinç, zincir ters çevirme veya kaldırma, kasnak seti gibi kaldırma ekipmanlarını kullanır.

B. Fan kaldırılıp taşınırken, halat rotorun üst kapağının ve yatağın gövdesinin veya yatağın üst kapağının kaldırma pabucuna bağlanmamalıdır.

Ekipman temizliği ve muayenesi:

A. Santrifüj tertibatlı vantilatörü temizlerken ve kontrol ederken, kasa ve yatak kutusu sökülmeli ve rotor, yatak kutusu ve yatak temizlenmelidir;Ancak, çark ve motorun doğrudan iletimi olan fan sökülemez.Düzenleme mekanizması temiz ve esnek olmalıdır.

B. Eksenel akış tertibatı vantilatörü, bıçağın kökünün hasar görüp görmediğini, tespit somununun gevşek olup olmadığını ve ayarlanabilir bıçağın montaj açısının ekipman teknik belgelerinin gereksinimlerini karşılamasını kontrol etmelidir.Dikey ünite şanzımanı, dişli çiftini veya sonsuz dişli çiftini temizlemelidir.

Titreşim izolatörünün montajı:

A. Fanı doğrudan temele ve titreşim izolasyon cihazına kurmanın iki yolu vardır.Titreşim izolatör montajı, zemin seviyesinin gerekliliklerine ek olarak, sıkıştırma yükünü taşıyabilmesi için her bir titreşim izolatörü grubuna dikkat etmeli, eksantrik değil düzgün olmalıdır.

B. Kurulumdan sonra hasarı önlemek için koruyucu önlemler alınmalıdır.Kurulumdan sonra her izolatörün kuvveti hala eşit değilse, fiili duruma göre uygun konuma hareket ettirilmelidir.

C. Yaygın olarak kullanılan titreşim yalıtıcıları arasında yaylı titreşim yalıtıcıları ve kauçuk titreşim yalıtıcıları bulunur ve bunların özellikleri, modelleri ve performans parametreleri tasarım gereksinimlerini karşılamalıdır.Kurulum yöntemi, ürün örneğine ve genel atlasa başvurmalıdır.


Key Özellikler

• Çark çapı: 90~3500 mm
• Ana mil hızı: 560~2900 rpm
• Basınç aralığı: 3000~25425 Pa
• Akış aralığı: 1297~83305 m3/saat
• Hava Sıcaklığı: 20~1000 Santigrat derece

• Malzeme: Dökme Demir, Karbon Çelik, Paslanmaz Çelik.

• Verimlilik: 80%-90%

Lütfen bize KULLANIMI ve aşağıdaki Parametreyi bildiriniz. Mühendislik Departmanımız sizin için en uygun ürünü önerecektir.
