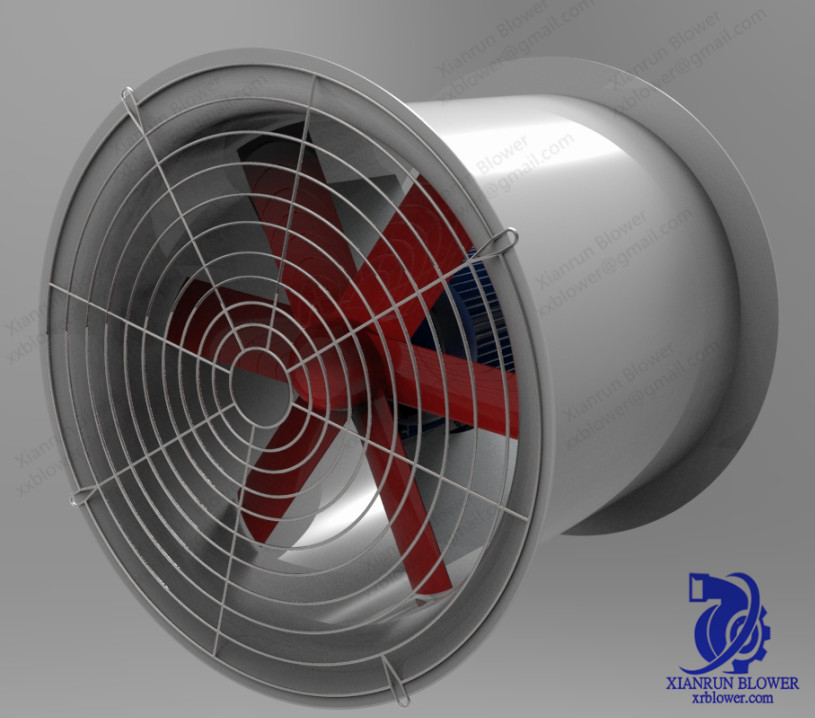

SS304 Endüstriyel Aksiyal Egzoz Fanı Serbest Daimi Yüksek Basınçlı Aksiyel Fan

Endüstriyel eksenel akış fanları yüksek basınçlı eksenel fan patlama önleyici turbo eksenel fan tüp eksenel fanlar tedarikçileri

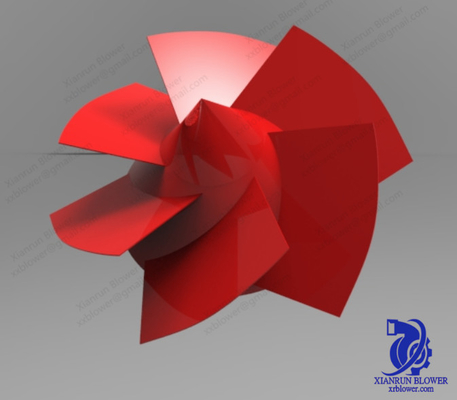

Eksenel egzoz fanı düşük gürültülü yüksek verimli endüstriyel eksenel akış fanları çatallı eksenel fanEksenel akış fanının çarkı ana şaft üzerine monte edilmiştir ve fanın şaftı ara şaft üzerinden motor şaftına bağlanmıştır.Mil ve mil arasındaki kaplin, çalışma sırasında mil sapması ve eksenel deformasyondan kaynaklanan hatayı dengeleyebilen dengeli bir kaplindir.Elastik kaplin BAĞLANTISI sıkıdır ve doğru toleransa sahip yay parçaları özel yüksek kaliteli yay çeliğinden yapılmıştır.Yay parçaları, bağlantı parçalarının üç yönde serbestçe hareket etmesini sağlamak için çiftler halinde düzenlenmiştir.Bu kaplin yağlamaya ihtiyaç duymaz, 150℃'nin altındaki fan çalışma sıcaklığı arıza yapmaz.
Eksenel akışlı fanın dönen milinin destekleyici formu, çarkın giriş tarafında radyal yataklar bulunan konsol tipidir ve fan mili ile motor mili arasındaki ara mil üzerinde radyal yataklar yoktur.Motor milinin her iki ucunda birer radyal yatak bulunmaktadır.Bu konsol yapısı, fanın yapısal düzenlemesine elverişli olan rotor kanadının çıkış tarafındaki yatağı ortadan kaldırır.Ancak konsol yapısının yatağı iyi durumda değildir, bu nedenle çift yataklı yapı kullanılmalıdır.
Bir kutu gövde içine yerleştirilen çarkın giriş tarafının ana mili üzerine bir destek yatağı yerleştirilmiş ve kutu gövdesi, fan gövdesinin alt yarısına monte edilerek cıvatalarla sabitlenmiştir.
Rulman kutusunun her iki ucunda iki sıra destek yatağı düzenlenmiştir ve destekleyici yatakların şekli rulman yataklarıdır.Rulman, küçük başlangıç ​​sürtünme direnci, küçük eksenel boyut, küçük yatak sürtünme katsayısı, kolay bakım ve benzeri avantajlara sahiptir.Bununla birlikte, rulmanlı yatakların taşıma kapasitesi yeterince büyük değildir ve darbe ve titreşim yükünün taşıma kapasitesi, kayar yataklarınkinden daha düşüktür.Ve kayar yatak radyal boyutu küçüktür, yüksek hız, yüksek yük ihtiyaçları için uygun, darbeli titreşim yüküne dayanabilir.
Eksenel akış fanının çalışmasında kanat, hava akışının enerjisini artırmak için hava akışı üzerinde çalıştığı için hareketli kanadın giriş tarafı ve çıkış tarafı arasında bir basınç farkı vardır.Bu basınç farkı, ters hava akışının yönünü gösterir.Kanat üzerindeki basınç farkından dolayı, çark eksenel itme üretti, böylece rotor giriş tarafına yönlendirildi.Çark üzerindeki eksenel itmeye dayanmak için, kaplin ucunun yakınındaki yatak kutusu üzerinde her iki yönde de eksenel itmeye dayanabilen bir itme yatağı düzenlenmiştir.
Radyal yataklar ve baskı yatakları, yağlama yağı ile yağlanır ve soğutulur.Yağlama yağı ve basınçlı yağ, dişli yağı pompası ile sağlanır.Biri yedek olmak üzere 2 adet dişli yağı pompası bulunmaktadır.Yağ borusu basıncı düştüğünde, yedek yağ pompası basınç şalteri üzerinden otomatik olarak çalıştırılabilir ve devreye alınabilir.Yağ pompası tarafından sağlanan basınçlı yağ bir yönden servo valfe (hidrolik silindir ve hareketli bıçak ayar mekanizmasına) diğer taraftan yağlama için fanın ana yatağına gönderilir.Hareketli kanat ayarlanmadığında yağ, sabit basınç ayar valfi ile yatağa gönderilir.Rotor kanadını ayarlarken, sabit basınç valfinin hareketi nedeniyle, rotor kanadının düzgün bir şekilde ayarlanabilmesini sağlamak için yağ otomatik olarak hidrolik silindire akar.Yağ pompasının en yüksek basıncını sınırlamak için yağ pompasının çıkışındaki emniyet valfinin ayarlı yağ basıncını ayarlayın;Hidrolik silindirin en yüksek giriş basıncını sınırlamak için sabit basınç valfini ayarlayın;Yağlama yağının ana yatağa basıncını sınırlamak için tam yataktan önce borudaki emniyet valfini ayarlayın.

 Key Özellikler

Uygulamalar
