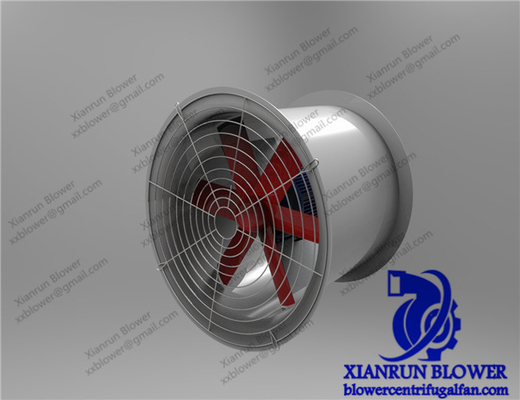

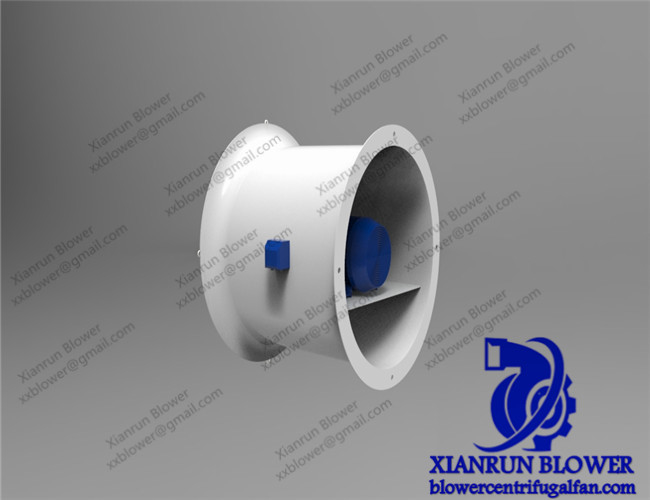

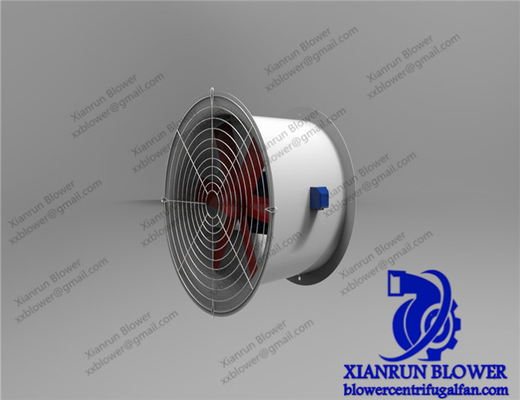

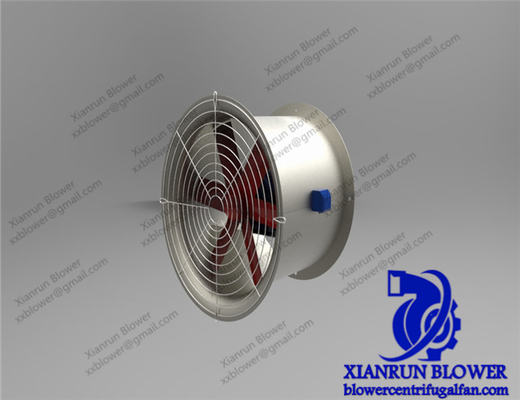

Toz toplama Endüstriyel Aksiyal Fanlar Serbest Daimi Aksiyel Akışlı Egzoz Fanı

Aksiyal Egzoz Fanı Düşük Gürültülü Yüksek Verimli Endüstriyel Aksiyal Kanal Fanı Eksenel Akışlı Egzoz Fanı

Eksenel egzoz fanı çarkı, eksenel akış fanının ana bileşenlerinden biridir.Gaz, çarkın dönmesi yoluyla enerji elde edebilir ve daha sonra spiral hattın eksenel hareketi için çarkı terk edebilir.
buendüstriyel eksenel fanlarçark, hareketli bıçak, göbek, yaprak sapı, yatak ve denge ağırlığı çekicinden oluşur.
Aynı kanat profilinin birçok kanadı, birbirinden eşit uzaklıkta olan ve kademeli olarak adlandırılan bir kanat grubu halinde düzenlenmiştir.Eksenel akış fanı, bir halka kaskadı oluşturmak için göbek üzerinde kanatlarla donatılmıştır.Eksenel akış fanının kanadının bir kısmından geçen akışın yüksekliği, vantilatörünkinden daha büyüktür, bu da indüklenen taslak fanın duman hacminin hava besleme hacminden daha büyük olmasını sağlayabilir.
Eksenel akış fanının rotor kanadı bükülmüştür.Tüm kanat, radyal yön boyunca belirli bir Açıya bükülür ve kanat genişliği ve kalınlığı, kanadın kanat açıklığı yönü boyunca kademeli olarak azalır.Farklı yarıçaplara sahip fan kanatlarının tüm bölümlerinin ürettiği enerji yüklerinin aynı olması için, yani tüm bölümlerdeki hız döngülerinin eşit olduğunu daha önce belirtmiştik.Bu nedenle, göbeğe yakın kanat yarıçapı küçüktür, ızgara mesafesi de küçüktür ve çevresel hız da azalır.Hız döngüsünü bıçağın tepesine eşit yapmak için, bıçak kök kurulum açısını ve bıçak kiriş uzunluğunu arttırmaya bağlıdır, böylece bıçak uzamsal olarak bükülmüş bir şekle getirilir.Tabii ki, kanat açıklığı yönü boyunca bıçağın genişliği ve kalınlığı azalır, bu da bıçak tarafından oluşturulan merkezkaç kuvvetini azaltabilir, yaprak sapı yapmaz ve itme kuvveti çok büyük olur ve bıçak mukavemetini sağlar.
Bükümlü eksenel fan kanatları, verimliliği de daha yüksek, daha az kayıp.Pervane döndüğü için, uç hızı, göbeğin çevresinden ve rüzgar basıncının çevresel hızından daha büyüktür, rüzgar basıncının büyük, küçük çevresel hızı, böylece radyal enerji akışının bıçağı boyunca koşucu bıçağında eşit değildir, bu nedenle üretilir. uçtan bıçak kök kısmının akışına kadar, eksenel girdap enerji kaybı oluşturur.Ve bıçağı bükülmüş bir şekle sokun, bıçak kök bıçak kurulum Açısı daha büyüktür, daha sonra rüzgar basıncı arttırılabilir;Aksine, kanat montaj açısının ucundaki kanat daha küçüktür, rüzgar basıncı düşürülebilir.Bıçak kökündeki bıçak montaj Açısı daha büyüktür, ancak çevresel hız daha küçüktür.Bıçak ucundaki bıçak montaj açısı daha küçüktür, ancak çevresel hız daha büyüktür.Bu iki faktör birbirini kısıtlar, böylece kanat ucunda ve kanat kökünde oluşan rüzgar basıncı hemen hemen eşittir ve eksenel girdap önlenir.
Eksenel fanın hareketli bıçağının yüzeyinin pürüzsüz olması gerekir, bu da hava akışının sürtünme kaybını ve hava folyosu yüzeyinden akışın neden olduğu ayırma kaybını azaltabilir.Bıçağın kökü, yaprak sapına cıvatalanmıştır ve bıçak ve yaprak sapı, göbekteki dairesel bir deliğe yerleştirilir ve ardından karşı ağırlık blokları, destek yatakları, kılavuz yataklar, güvenlik halkaları, güvenlik plakaları ve ayar çubukları ile donatılır.Eksenel akışlı manevra kanatlarının destek yatakları, hareketli kanatlar ve petioller tarafından oluşturulan merkezkaç kuvvetine maruz kalır.Hareketli bıçak üzerindeki kılavuz yatak, hareketli bıçak ve yaprak sapı daha uzun olduğundan, kılavuz yatağı merkezlerinin eğri olmamasını sağlamak içindir ve kılavuz yatağı da belirli bir merkezkaç kuvveti taşıyabilir.Hareketli bıçağın ayarlarken esnek bir şekilde dönebilmesi için yatağı ve desteği yönlendirin.Rulmanlar düşük sürtünmeli bilyalı rulmanlardan yapılmıştır.
Her hareketli bıçağın yaprak sapı, bir denge ağırlığı bloğu ile donatılmıştır ve denge ağırlığı bloğunun merkez çizgisi, hareketli bıçağın kanat profili düzlemine neredeyse diktir.İşlevi, hareketli bıçak tarafından oluşturulan büyük kapanma momentini dengeleyebilir, böylece hareketli bıçak dönerken de hızlı hareket edebilir.
Sızdırmazlık ve yağlamayı sağlamak için, kılavuz yatağa ve destek yatağına yağlayıcı enjekte edilir ve ayrıca yaprak sapı ile göbek arasındaki boşluğa gres doldurulur.
Hareketli bıçak ve kabuk arasındaki radyal boşluk 3 mm'den az olmalıdır.Bu boşluk çok büyük olamaz, aksi takdirde büyük hava kaçağı kayıplarına neden olur ve fanın verimini düşürür.
Tüm çarkın dinamik dengesini sağlamak için, bıçak değiştirilirken, bıçağın aynı ağırlığı simetrik bir konuma yerleştirilebilir ve balans kontrolü yapılabilir.
Hareketli bıçak muhafazası çelik kaynaklı bir muhafazadır ve muhafaza üzerinde hareketli bıçağı kontrol edebilen, çıkarabilen ve takabilen muayene deliği bulunur.Fan muhafazasının üst kısmı, çarkın hızlı yüklenmesi ve boşaltılması için çıkarılabilir.
